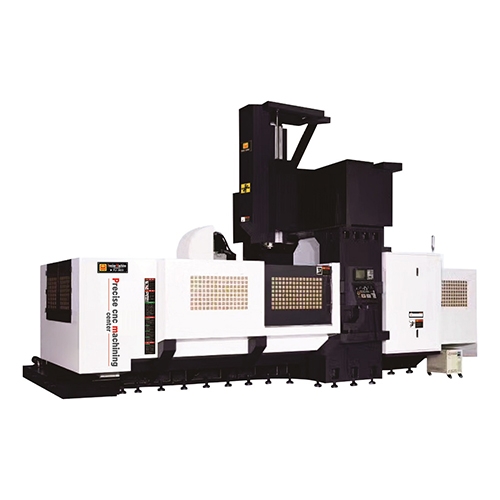

龍門加工中心結構組成

1、工作臺----龍門加工中心的工作臺基本上是長方形的。工作臺、床身、立柱、橫梁和滑枕等大型鑄件采用米漢納鑄鐵，鑄件內腔系蜂巢式復合排列結構，設計先進均經時效及二次回火處理,消除殘留內應力使材質穩定確保工件加工精度的穩定及機床壽命。

2、龍門----龍門由一個橫梁和兩個立柱構成。分為橫梁固定、橫梁靠定位塊鎖定分段升降和橫梁任意升降三種類型。

3、滑枕-----滑枕從結構上可分為開式和閉式兩種型式。開式結構的滑枕通過壓板夾緊在主軸箱上滑枕的截面積大；閉式結構的滑枕被夾緊在主軸箱內，滑枕的截面積小。龍門CNC加工中心

4、刀庫------刀庫的基本型式有轉塔型、輪鼓型和鏈長型三種。

5、附件頭庫------大型復雜零件的加工通常需要很多附件頭。附件頭根據工件的加工要求進行特殊設計，一般分為直角頭、加長頭、特殊角度頭及萬能頭等。

6、數控系統-----數控系統一般采用德國SIEMENS公司的SINUMERIK840C和840D或日本FANUC公司的15、16系列數控軸采用全閉環控制。

7、精度------機床的精度是指機床在未受外載荷的條件下的原始精度。精度通常用它的反面—與理想狀態之間的偏差(簡稱誤差)來表示，誤差越小則精度越高。數控龍門加工
